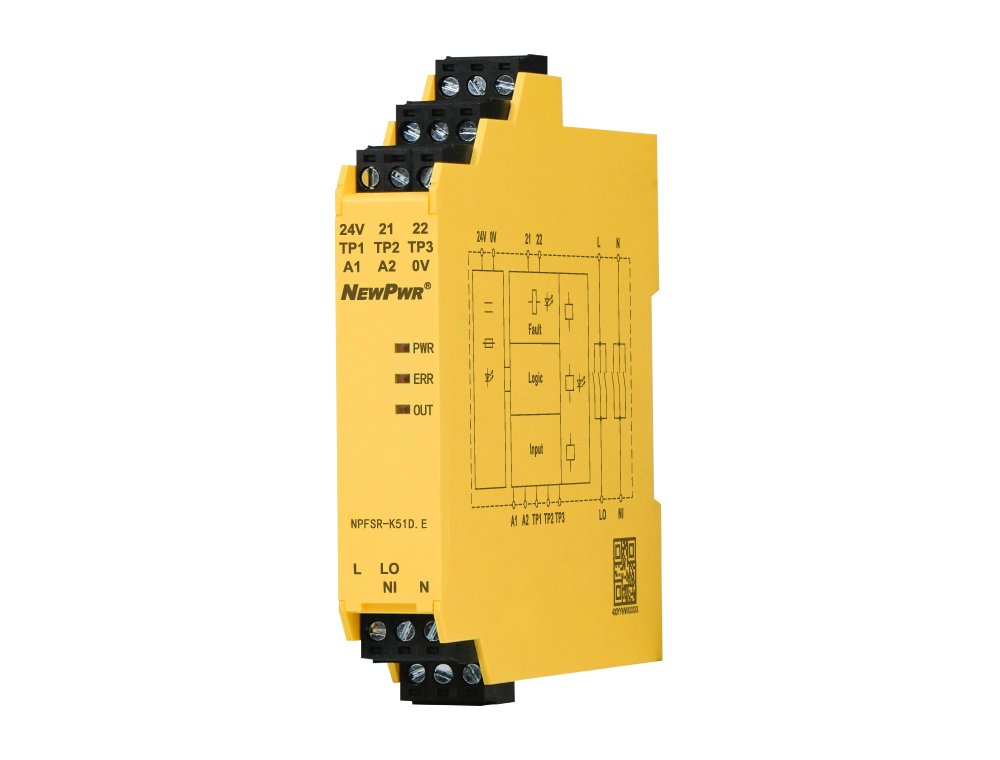

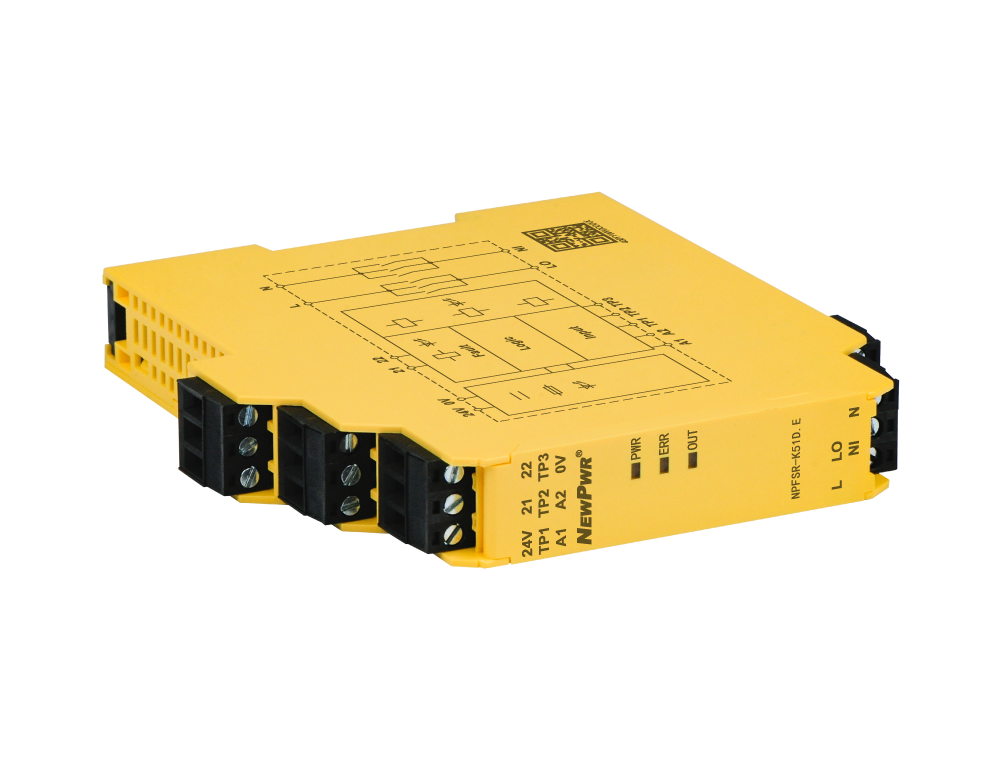

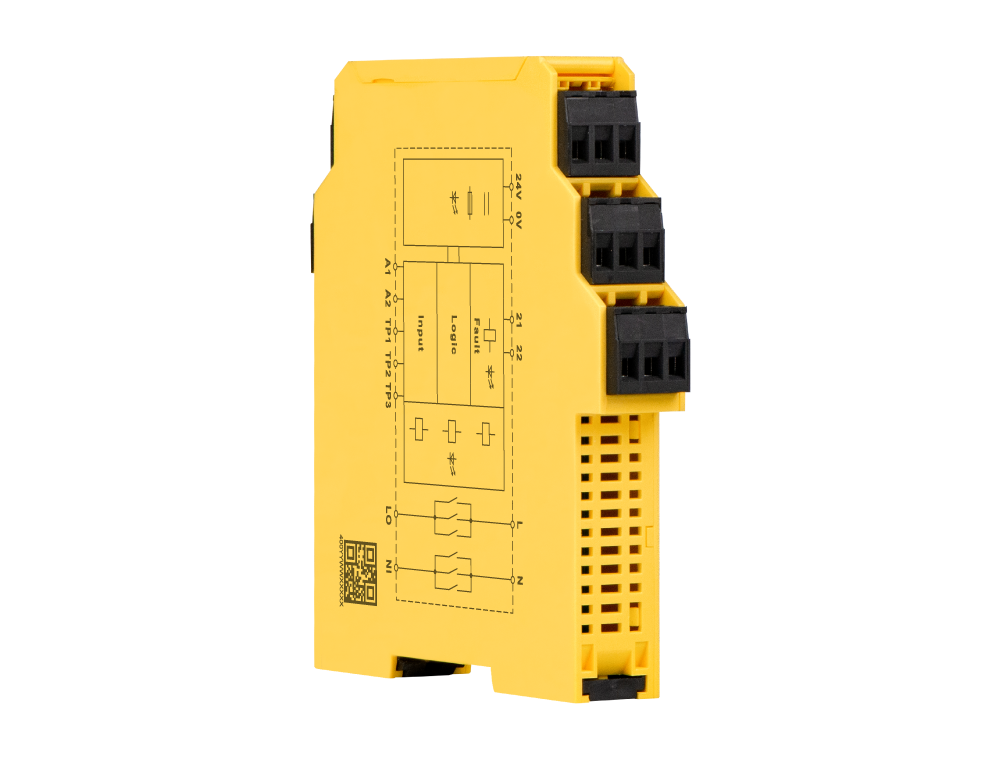

NPFSR-K51D.E

NPFSR-K51D.E为得电安全型安全继电器，接收DO信号，实现可靠的隔离控制？捎糜诜螴EC 61508标准的SIL3、SC3的安全相关应用，常用于火灾与气体（F&G）安全系统。主要特征：支持脉冲免疫功能；具有线路故障透传功能；输出继电器三重冗余；简单可靠的安全验证功能。
凯时尊龙人生就是博·Z6(中国)首页官网 凯时尊龙人生就是博·Z6(中国)首页官网

输入设备

输出触点数量

供电

复位方式

分享
NPFSR-K51D.E

【核心技术】


【安装与拆卸】






安装                                                                      拆卸




【技术参数】 电源 输入 输出 基本参数 EMC特性 工作环境 【机械特性】 机械特性 【认证信息】 认证信息
电源
供电类型 回路供电
额定电压 18~ 32V DC(典型值24V)
输入
输入电流 ≤ 65mA/24V DC
测试脉冲宽度 ≤ 4ms
导线电阻 ≤ 15Ω
输入设备 安全开关、DO信号
输出
触点数量 1NO
触点材料 AgNi, gold-flashed, Ag alloy
触点容量 5A/250V AC, 5A/30V DC
报警输出 1NC或1NO（出厂前根据客户需要设置，无需求时默认1NC）
报警触点容量 0.1A/150V AC, 0.1A/30V DC
基本参数
吸合时间 ≤ 30ms
释放时间 ≤ 30ms
开关频率 ≤ 0.5Hz
整机功耗 ≤ 1.0W/24V DC
EMC特性
电磁兼容 符合IEC 61326-3-1
额定绝缘电压 150V AC（输入对报警输出），300V AC（输出对其他）
额定冲击耐受电压 6400V(1.2/50us)
绝缘强度 3000V AC, 1 min
电气间隙和爬电距离 符合IEC 61010
工作环境
振动 10Hz ~ 55Hz, 0.35mm
过压等级 III
污染等级 2
防护等级 IP20
工作温度 -20°C ~ +60°C
储存温度 -40°C ~ +80°C
机械特性
连接方式 螺钉连接
规格尺寸 宽17.8 mm×高110 mm×深117 mm
安装方式 DIN35 mm导轨安装
认证信息
产品认证 SIL, CE
检验测试间隔 20年，符合1EC 61508
平均诊断覆盖率 60%，符合1EC 61508
安全完整性等级 SIL3，符合IEC 61508
硬件故障裕度 2，符合IEC 61508
安全失效分数 ≥ 60%，符合IEC 61508
要求时危险失效概率 1.19E-4/PTI=20年，符合IEC 61508
每小时危险失效概率 3.41E-9 1/h，符合IEC 61508
