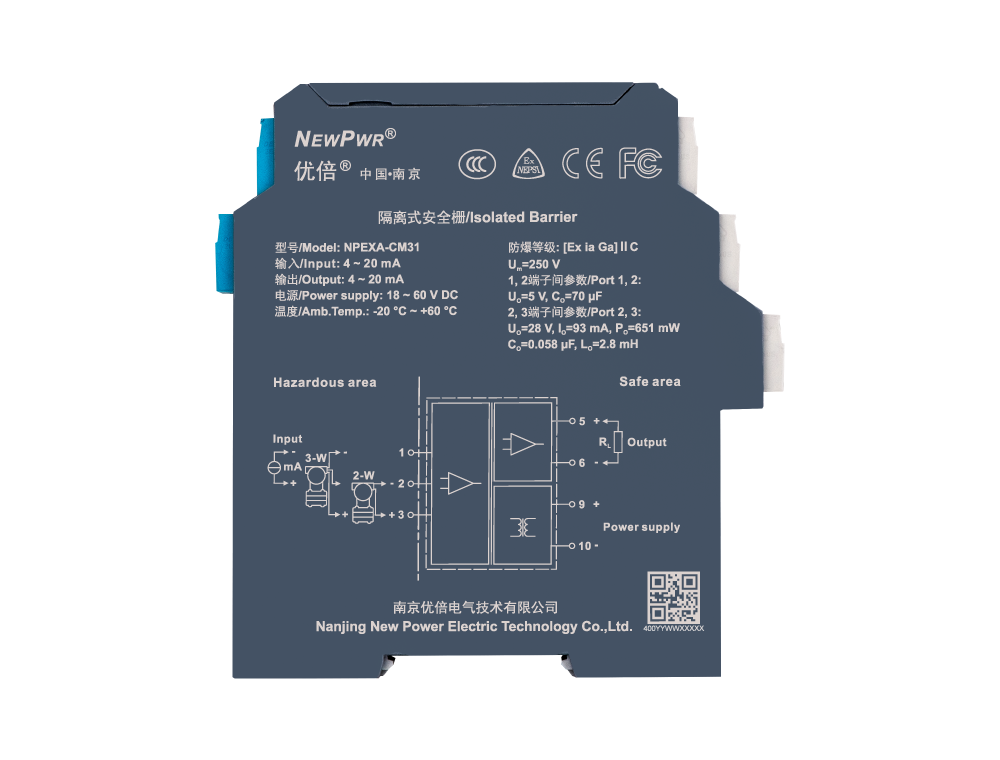

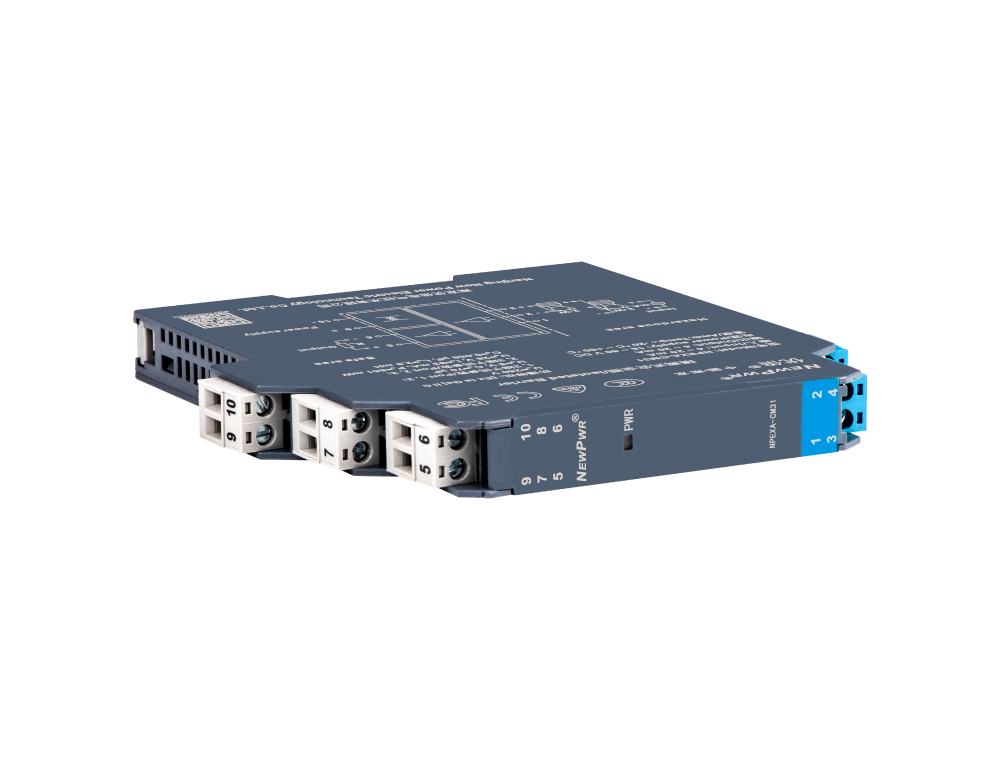

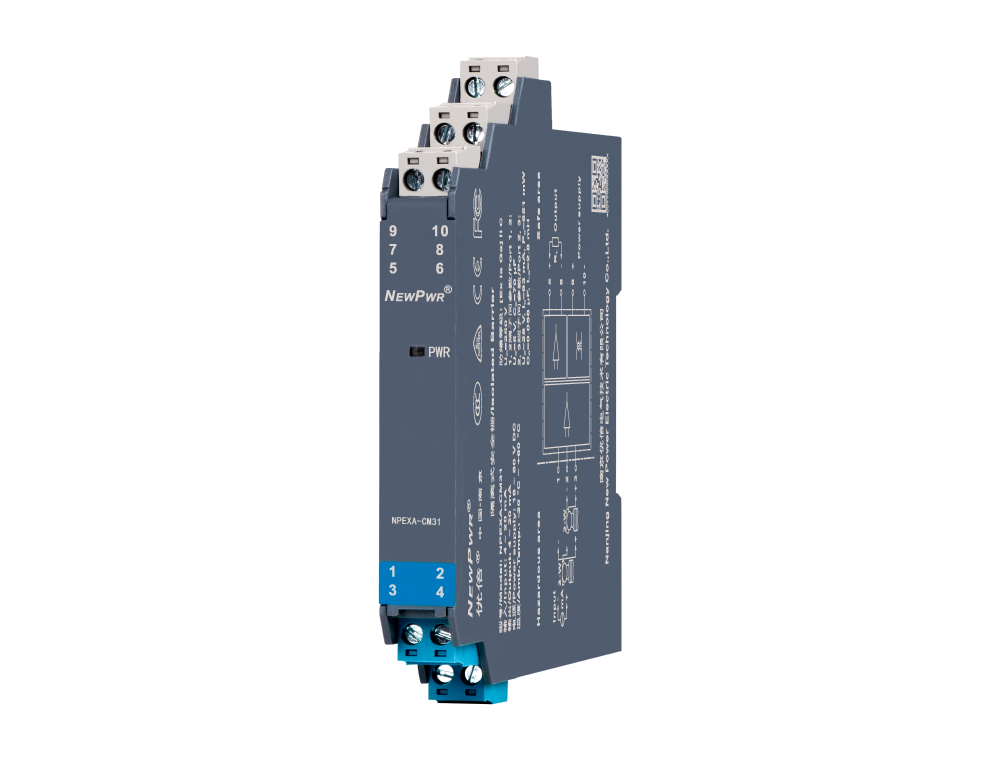

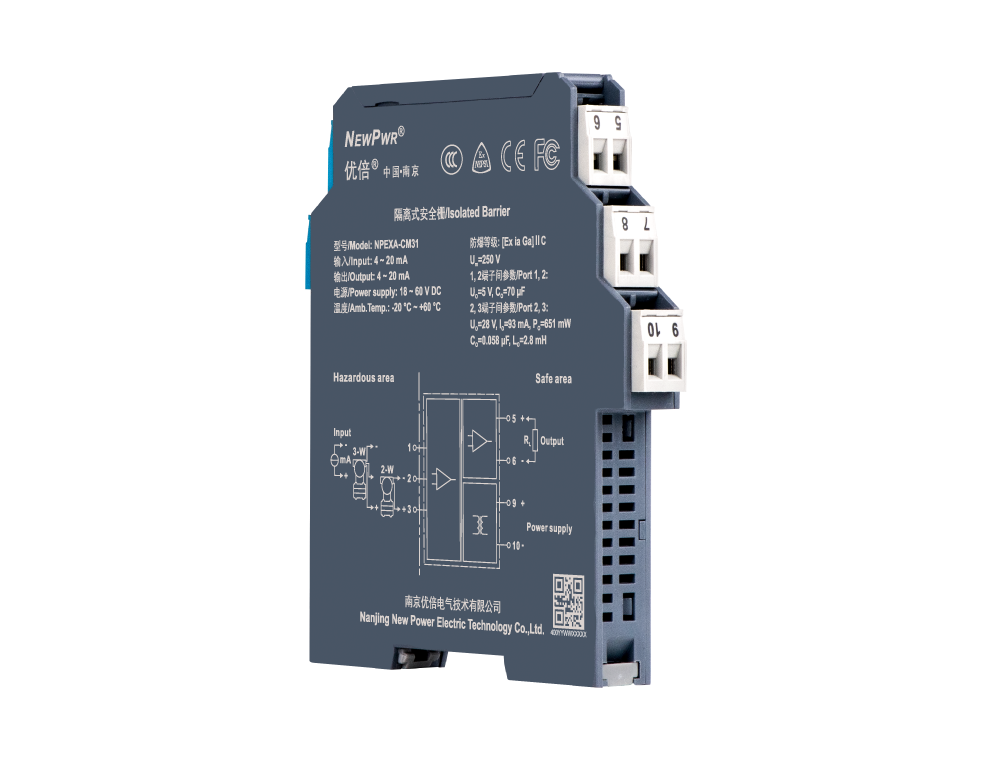

NPEXA-CM31

电流检测端安全栅 ，将危险区的2线制、3线制变送器或电流源信号 ，经隔离转换为4~20mA电流信号输出到安全区(其他输出信号类型产品 ，具体型号见型谱) ，同时支持HART数字信号双向传输。该产品安全等级达到SIL3要求 ，需要独立供电 ，输入、输出和电源三端隔离。
凯时尊龙人生就是博·Z6(中国)首页官网 凯时尊龙人生就是博·Z6(中国)首页官网 凯时尊龙人生就是博·Z6(中国)首页官网 凯时尊龙人生就是博·Z6(中国)首页官网

输入

输出（具体型号见型谱）

通道

供电

HART

分享
NPEXA-CM31

【核心技术】


【安装与拆卸】






安装                                                                      拆卸




【技术参数】 电源 输入 输出 传输特性 基本参数 EMC特性 工作环境 状态描述 【机械特性】 机械特性 【认证信息】 认证信息
电源
供电电源 18 ~ 60 V DC
输入
输入信号 4 ~ 20 mA ，HART数字信号
输入阻抗 约75 Ω
配电电压 开路电压≤ 26 V ，20 mA时输出电压≥ 16 V
输出
输出信号 4 ~ 20 mA ，HART数字信号
允许负载 RL ≤ 550 Ω
传输特性
转换精度 信号类型 测量范围 量程范围/转换精度
传输精度 0.1 %F.S.
温度漂移 30 ppm/℃
基本参数
响应时间 ≤ 2 ms
工作功耗 1.3 W
EMC特性
电磁兼容 IEC 61326-3-1
介电强度 ≥ 3000 V AC (本安侧与非本安侧) ；≥ 1500 V AC (电源与非本安侧)
绝缘电阻 ≥ 100 MΩ (输入/输出/电源)
工作环境
工作温度 -20 ℃ ~ +60 ℃
储存温度 -40 ℃ ~ +80 ℃
应用场所 安装于安全区 ，可连接0区、1区、2区 ；ⅡA、ⅡB、ⅡC ；T4 ~ T6危险区的本安设备
状态描述
安全状态 输出信号小于3.6 mA或大于21.5 mA
机械特性
连接方式 螺钉连接
规格尺寸 宽12.8 mm×高110 mm×深117 mm
安装方式 DIN35 mm导轨安装
认证信息
产品认证 NEPSI, SIL, CE, FCC, CCS, CCC
设备类型 Type A
硬件故障裕度(HFT) 0
操作模式 低/高
安全完整性等级 SIL3
λS (1 FIT=10-9/h) 165.21 FIT
λDU (1 FIT=10-9/h) 8.93 FIT
λDD (1 FIT=10-9/h) 107.82 FIT
λTOTAL (1 FIT=10-9/h) 281.86 FIT
SFF 96.8%
PFDavg(T1=1Y) 3.91E-05
PFH 8.93E-09 1/h
防爆等级 [Ex ia Ga]ⅡC
最高电压（Um） 250 V
Uo 5 V (1、2端子间) ；28 V (2、3端子间)
Io 93 mA (2、3端子间)
Po 651 mW (2、3端子间)
Co 70 μF (1、2端子间) ；0.058 μF (2、3端子间)
Lo 2.8 mH (2、3端子间)
