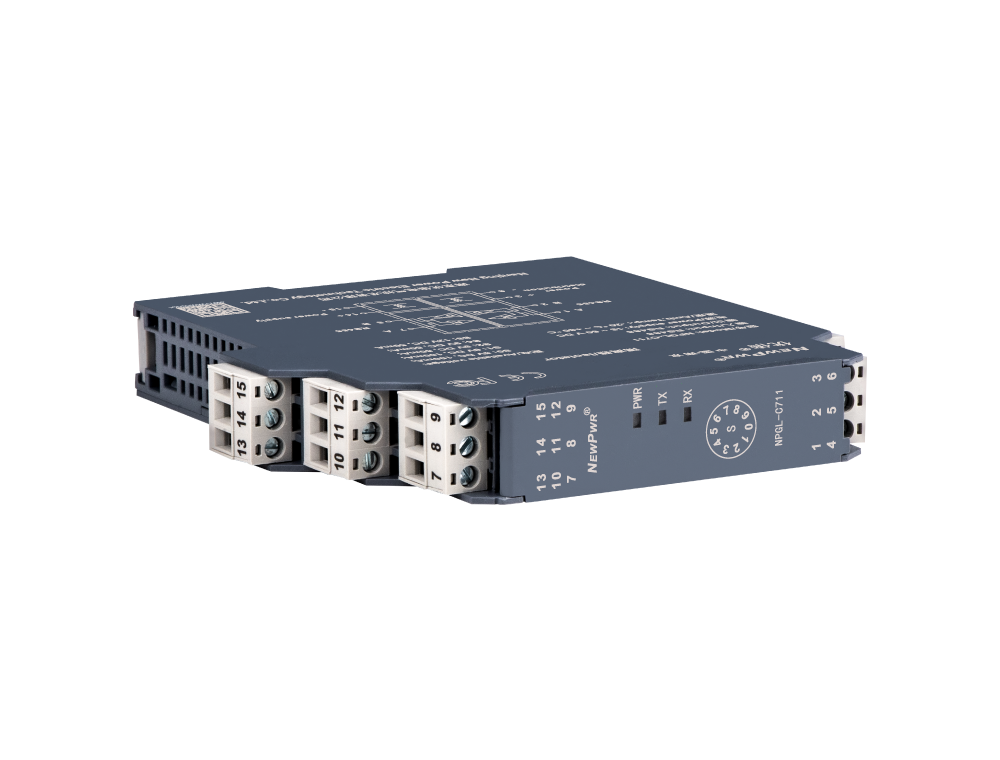

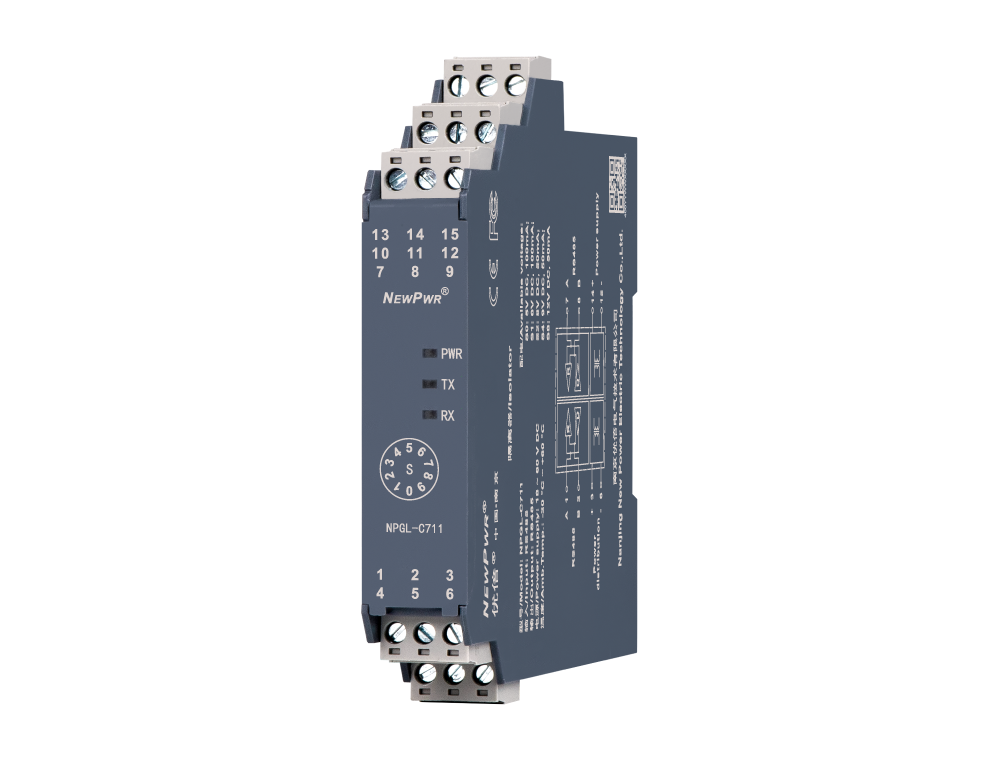

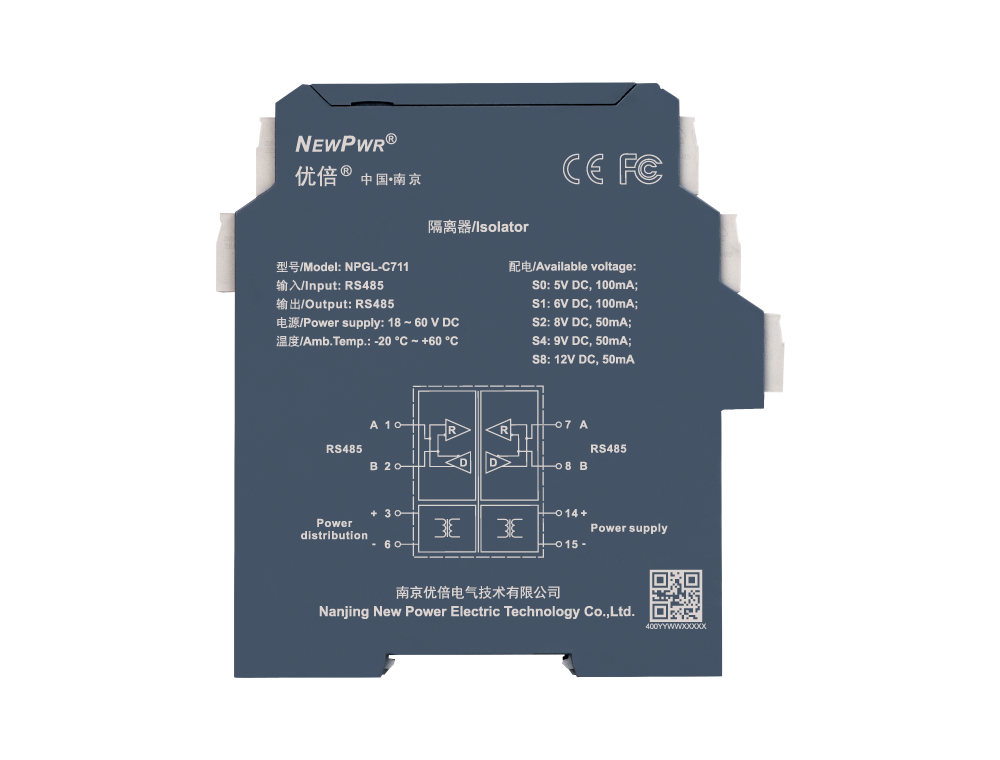

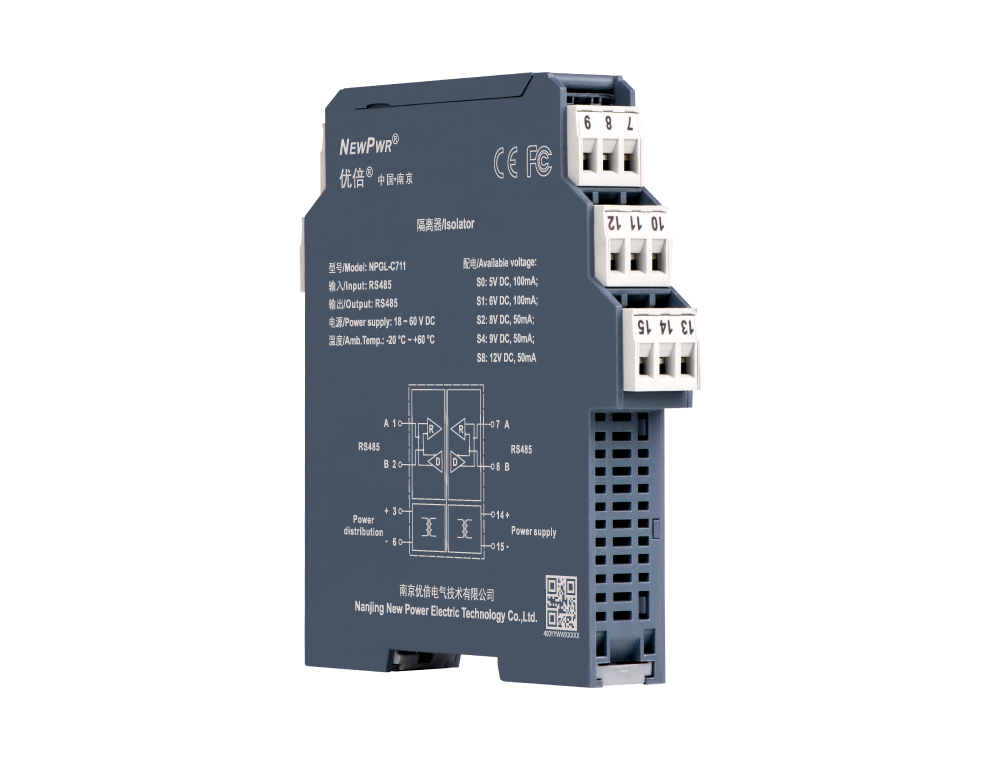

NPGL-C711

通讯输入隔离器 ，输入RS485数字信号 ，经隔离输出RS485数字信号进行双向通信 ，同时向现场仪表提供隔离电源。该产品需要独立供电 ，输入、输出和电源三端隔离。

输入

输出

通道

供电

配电

分享
NPGL-C711

【核心技术】


【安装与拆卸】






安装                                                                      拆卸





【技术参数】 电源 输入 输出 传输特性 基本参数 EMC特性 工作环境 【机械特性】 机械特性 【认证信息】 认证信息
电源
供电电源 18 ~ 60 V DC
输入
输入信号 RS485
配电电压 详见旋码设置
配电误差 ± 10 %
输出
输出信号 RS485
传输特性
转换精度 信号类型 测量范围 量程范围/转换精度
传输延迟 ≤ 5 μs
传输速率 ≤ 56 kbps
基本参数
旋码设置 S0：5 V DC ，100 mA ；S1：6 V DC ，100 mA ；S2：8 V DC ，50 mA ；S4：9 V DC ，50 mA ；S8：12 V DC ，50 mA
工作功耗 ≤ 2 W（24 V ，8 V/9 V/12 V ，50 mA配电时） ；≤ 3.5 W（24 V ，5 V/6 V ，100 mA配电时）
EMC特性
电磁兼容 IEC 61326-3-1
介电强度 ≥ 1500 V AC (输入/输出/电源之间)
绝缘电阻 ≥ 100 MΩ (输入/输出/电源之间)
工作环境
工作温度 -20 ℃ ~ +60 ℃
储存温度 -40 ℃ ~ +80 ℃
机械特性
连接方式 螺钉连接
规格尺寸 宽17.8 mm×高110 mm×深117 mm
安装方式 DIN35 mm导轨安装
认证信息
产品认证 CE, FCC
